La compuerta AND CD4081BE proporciona al diseñador del sistema la implementación directa de la función AND y complementa la familia existente de compuertas CMOS.
- Operación de velocidad media
- 100% probado para corriente quiescente a 20 V
- Corriente de entrada máxima de 1 μA a 18 V en todo el rango de temperatura: 100 nA a 18 V y 25 ° C
- Características de salida simétricas estandarizadas
- Aplicaciones: Automatización y control de procesos, reloj y temporización, electrónica de consumo, robótica
Principales Características:
- Tipo: CMOS
- Familia: CD4000
- Tipo circuito lógico: Compuerta AND
- Número de entradas: 8
- Tensión de alimentación mínima: 3 V
- Tensión de alimentación máxima: 18 V
- Salida de corriente: 6.8 mA
- Temperatura de funcionamiento mínima: -55 ° C
- Temperatura de funcionamiento máxima: 125 ° C
- Encapsulado DIP

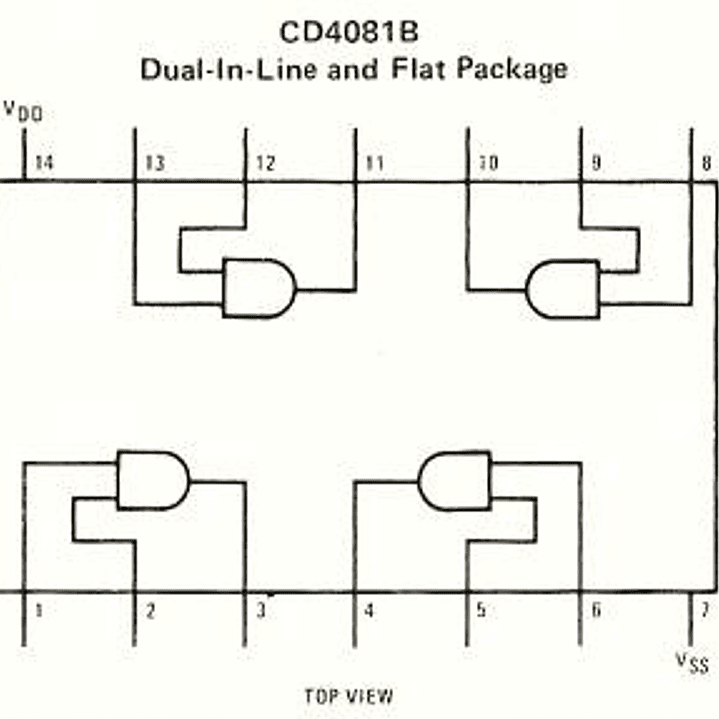

- Número de pines: 14 pines
