Cd4070 Compuerta Xor 2 Entradas
Compartir este producto
Descripción
El CD4070 es un quad CMOS Exclusive-OR Gate que contiene cuatro puertas OR exclusivas. Proporciona al diseñador del sistema un medio para la implementación directa de las funciones Exclusive-OR y Exclusive-NOR, respectivamente.
- Operación de velocidad media - tPHL, tPLH = 65ns (típico) a VDD = 10V, CL = 50pF
- 100% probado para corriente en reposo a 20V
- Características de salida simétricas estandarizadas
- Corriente de entrada máxima de 1μA a 18V
- Aplicaciones: Procesado de señal
Principales Características:
- Tipo: CMOS
- Familia: CD4000
- Tipo circuito lógico: Compuerta XOR
- Salida de corriente: 6.8 mA
- Número de entradas: 2
- Tensión de alimentación mínima: 3 V
- Tensión de alimentación máxima:18 V
- Temperatura de funcionamiento mínima: -55 ° C
- Temperatura de funcionamiento máxima: 125 ° C

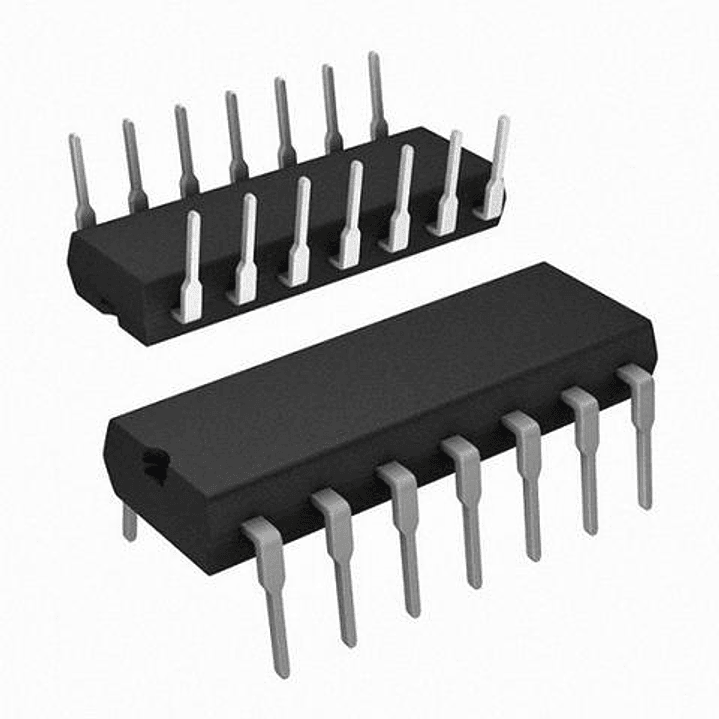

- Encapsulado DIP
- 14 pines
