CD4069 6 Compuertas Inversoras

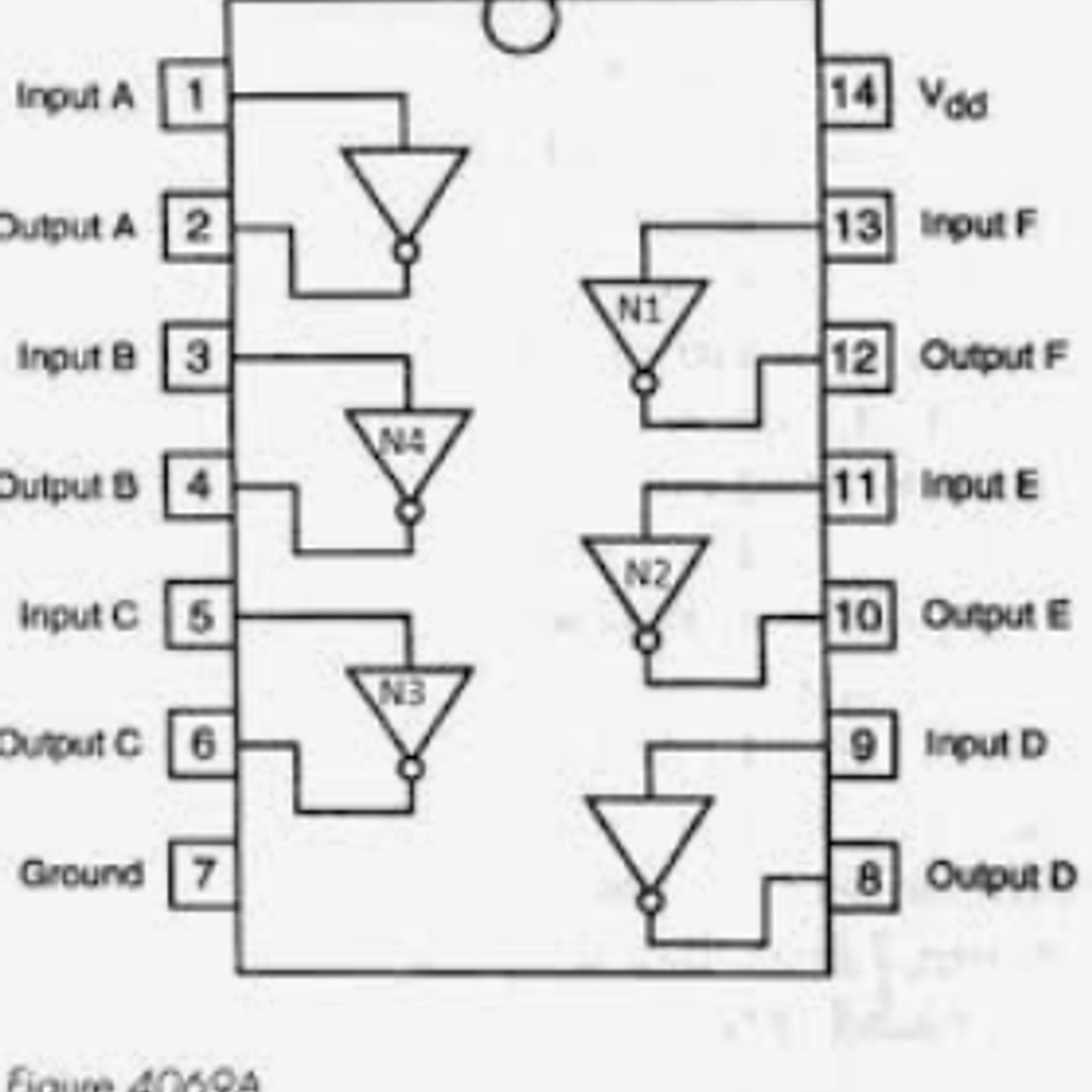

El CD4069 es un inversor CMOS hexagonal en el encapsulado DIP de 14 pines. Se compone de seis circuitos CMOS inversor. El CD4069 está destinado a todas las aplicaciones del inversor de propósito general donde no se requieren capacidades de conversión de unidad TTL potencia media y de nivel lógico. Las aplicaciones típicas incluyen la inversión de la lógica, la formación de impulsos, osciladores y amplificadores de alta impedancia de entrada.

• Características de salida simétricas estandarizadas

• 100% probado para corriente de reposo a 20V

• Corriente máxima de entrada de 1μA a 18V (rango de temperatura de paquete completo) y 100nA a 18V (25 ° C)

• Cumple con todos los requisitos de la norma JEDEC JESD 13B


Principales Características:

• Tipo: CMOS
• Fmilia: CD4000
• Tipo circuito lógico: Inversor
• Corriente de salida: 6.8 mA
• Número de entradas: 1
• Tensión de alimentación mínima: 3 V
• Tensión de alimentación máxima: 18 V
• Temperatura de funcionamiento mínima: -55 ° C
• Temperatura de funcionamiento máxima: 125 ° C

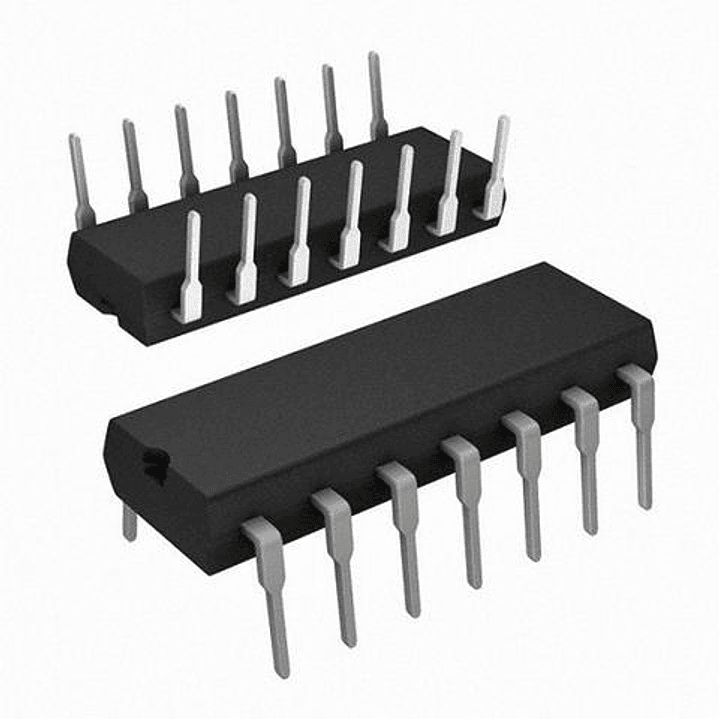

• Encapsulado DIP
• 14 pines
