Descripción

El OPT101 es un fotodiodo monolítico con amplificador de transimpedancia en chip. La combinación integrada de fotodiodo y amplificador de transimpedancia en un solo chip elimina los problemas que se encuentran comúnmente en los diseños discretos, como los errores de corriente de fuga, la captación de ruido y el aumento de la ganancia como resultado de la capacitancia parásita. La tensión de salida aumenta linealmente con la intensidad de la luz. El amplificador está diseñado para funcionar con una fuente de alimentación simple o doble.

El fotodiodo de 0,09 pulgadas × 0,09 pulgadas (2,29 mm × 2,29 mm) funciona en el modo fotoconductor para una excelente linealidad y baja corriente oscura.

El OPT101 funciona con suministros de 2.7 V a 36 V y la corriente de reposo es de solo 120 μA. Este dispositivo está disponible en plástico transparente PDIP de 8 clavijas y SOP de cable en J para montaje en superficie. El rango de temperatura es de 0 ° C a 70 ° C.

Principales Características:

Fuente: 2.7 a 36 V

Tamaño del fotodiodo: 0.090 pulgadas × 0.090 pulgadas

(2.29 mm × 2.29 mm)

Resistencia de retroalimentación interna 1-MΩ

Alta responsabilidad: 0.45 A / W (650 nm)

Ancho de banda: 14 kHz a RF = 1 MΩ

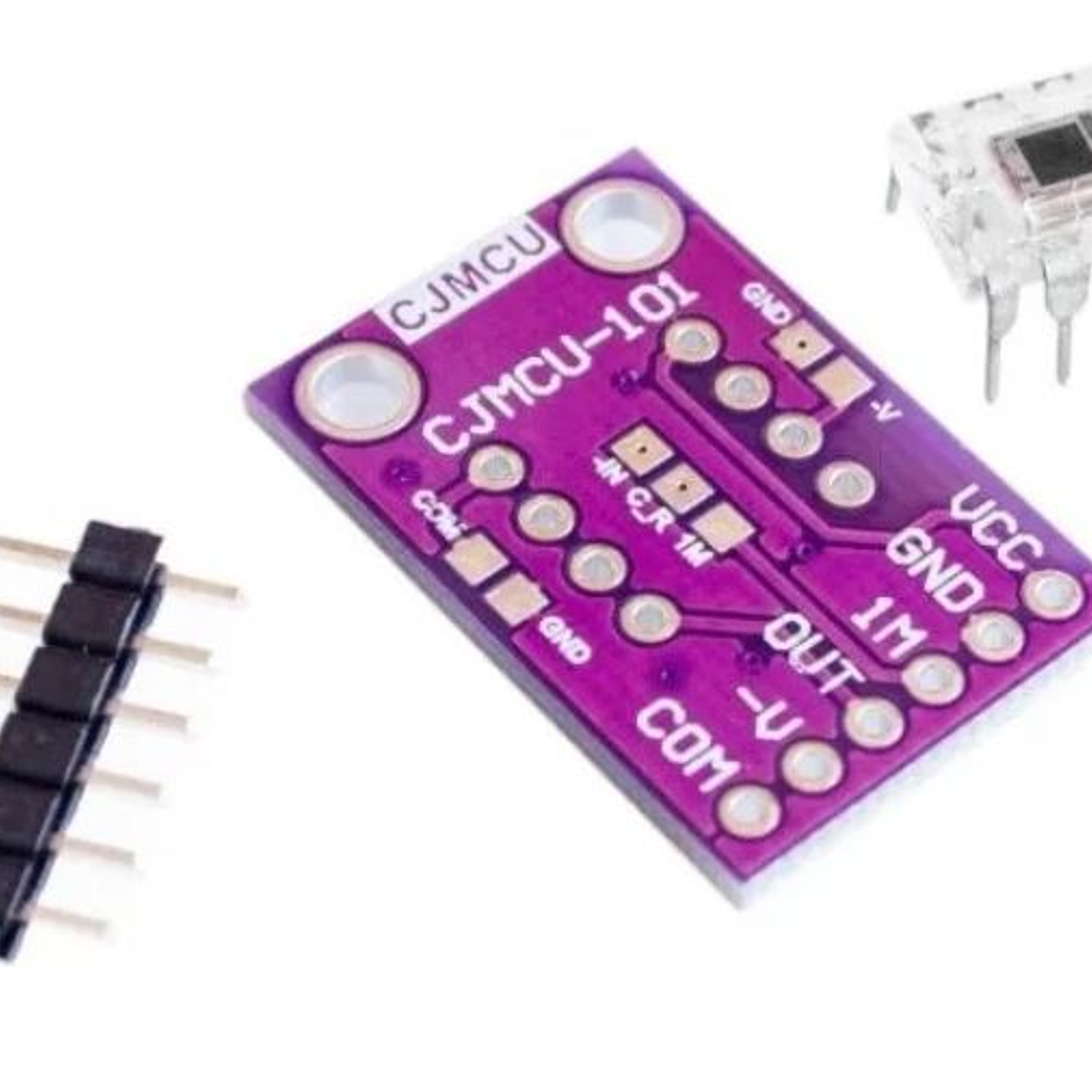

Dimensiones y Peso Del Modulo

Dimensiones : 0.98 in x 0.67 in x 0.28 in (2.5 cm x 1.7 cm x 0.7 cm)

Peso:(5 g)
