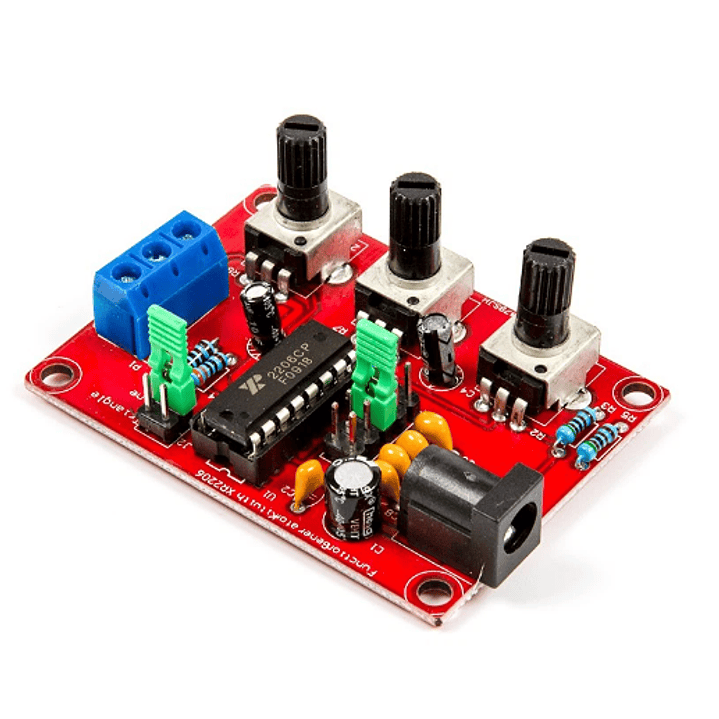

MODULO GENERADOR DE FUNCIONES XR 2206

El Generador de señal de función XR2206  basado en el CI de EXAR orientado al termino DIY; y en español “Hazlo tú mismo”, generador de función de onda cuadrada de triángulo sinusoidal, es de gran utilidad en el taller de trabajos electrónicos. A continuación una breve descripción de la utilidad de cada señal:

• Rectangulares: sirven para el análisis de circuitos lógicos, distorsiones en amplificadores, inyección de señales en radios y equipos de RF.
• Senoidales: con bajas distorsiones, sirven para pruebas precisas de amplificadores de audio, filtros, ecualizadores, etc.
• Triangulares: sirven para pruebas de distorsiones en equipos de audio.

Principales Características:

• Chip Principal: XR2206
• Tensión de alimentación: 9-12V DC
• Salidas de ondas: cuadrada, senoidal y triangular
• Impedancia: 600 Ohm + 10%
• Frecuencia: 1Hz – 1MHz

Onda senoidal:

• Amplitud: 0 – 3V a entrada de 9V DC
• Distorsión: Menos del 1% (a 1kHz )
• Planitud: + 0.05dB 1Hz – 100kHz

Señal Cuadrada:

• Amplitud: 8V (sin carga) a 9V DC input
• Tiempo de subida: Menos de 50ns (a 1kHz)
• Distorsión: Menos de 30ns (a 1kHz)
• Simetría: Menos de 5% ( a 1kHz)

Onda Triangular:

• Amplitud: 0 – 3V a 9V DC entrada
• Linealidad: Menos de 1% (hasta 100kHz) 10mA
