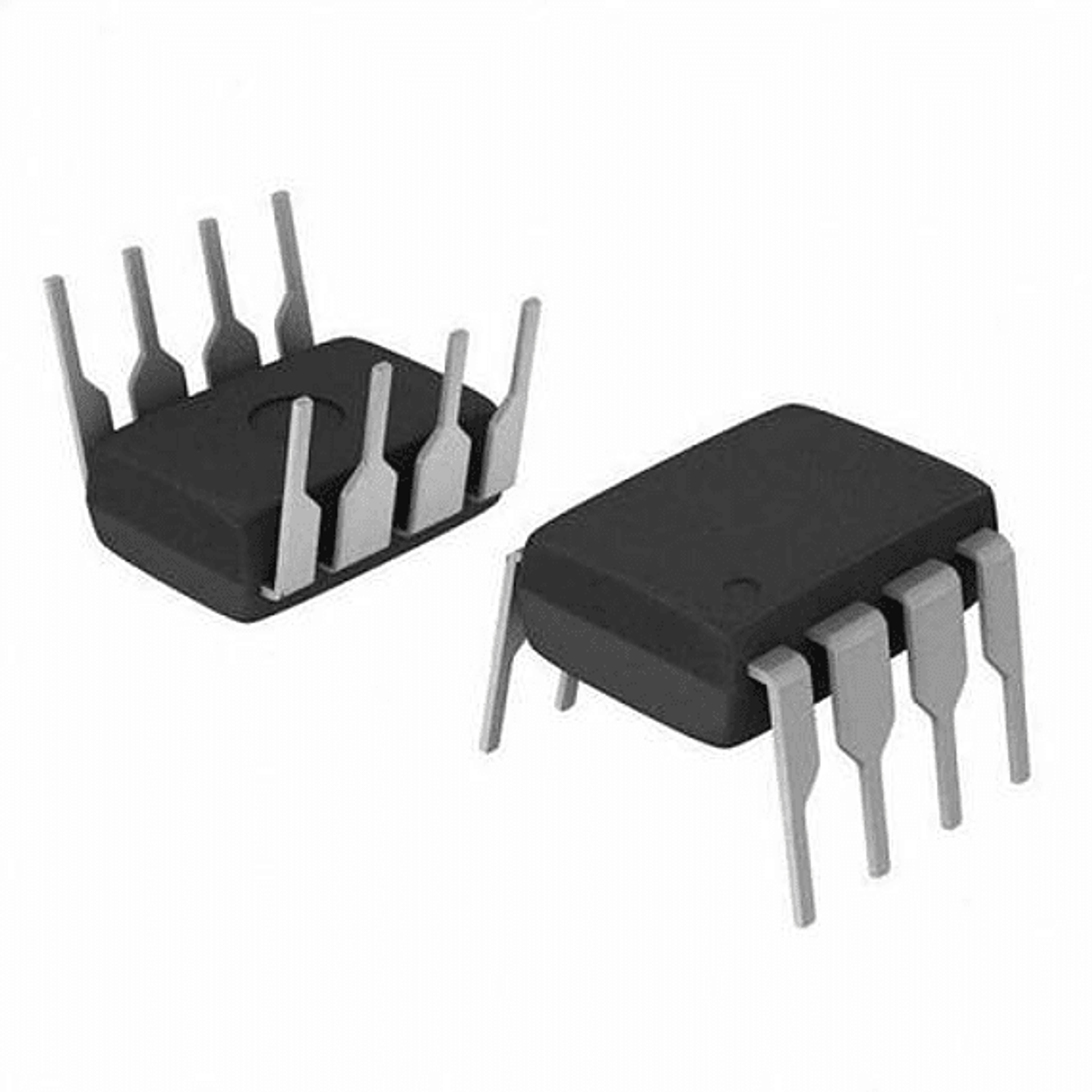

El DS1302 es un chip de cronometraje de carga lenta en un paquete DIP de 8 pines. Contiene un reloj / calendario en tiempo real y 31 bytes de RAM estática y se comunica con un microprocesador a través de una interfaz serial simple. Proporciona información sobre segundos, minutos, horas, día, fecha, mes y año. La fecha de fin de mes se ajusta automáticamente para los meses con menos de 31 días, incluidas las correcciones para el año bisiesto. El reloj funciona en formato de 24 horas o de 12 horas con un indicador AM / PM. La interfaz del DS1302 con un microprocesador se simplifica mediante el uso de comunicación en serie síncrona. La CE, I / O (línea de datos) y SCLK (reloj serie) son tres cables necesarios para comunicarse con el reloj / RAM. Los datos se pueden transferir hacia y desde el reloj / RAM 1 byte a la vez o en una ráfaga de hasta 31 bytes. El DS1302 es el sucesor del DS1202. Tiene pines de alimentación doble para fuentes de alimentación primarias y de respaldo, cargador de goteo programable para VCC1 y siete bytes adicionales de memoria de bloc de nota
Principales Características:
- Tipo de interfaz: Serial
- Formato de datos: Día; Fecha; Mes; Año
- Formato de reloj: HH;MM;SS
- Tipo de IC reloj: RTC
- Tensión de alimentación mínima: 2 V
- Tensión de alimentación máxima: 5.5 V
- Temperatura de operación mínima: -40°C
- Temperatura de operación máxima: 85°C
- Encapsulado DIP
- 8 pines
