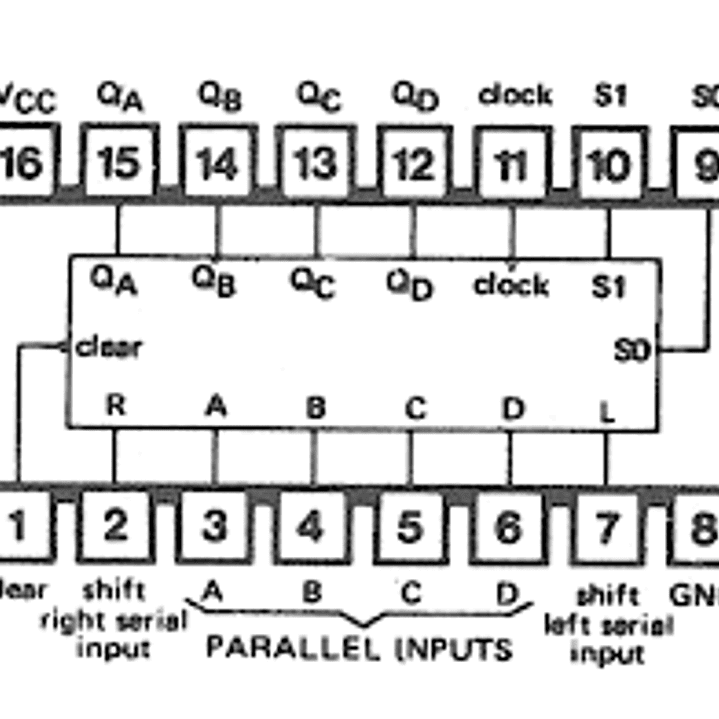

74194 REGISTRO 4 BITS BIDIRECCIONAL (SERIE O PARALELO)

74ls194 El SN74LS194 es un registro de cambio universal l bidireccional de alta velocidad de 4 bits. Debido a su construcción secuencial multifuncional de alta velocidad,es útil en una amplia variedad de aplicaciones. Se puede usar en datos serial-serial, shift left, shift right, serial-parallel, parallel-serial, y transferencias de registro paralelo paralelo. El LS194A es similar en operación al LS195A Universal Shift Register, con funciones adicionales de desplazamiento hacia la izquierda sin conexiones externas y modos de retención (no hacer nada) de operación. Utiliza el proceso de diodos Schottky clamp para lograr de alta velocidad y es totalmente compatible con todos los semiconductor de la familia TTL.

Frecuencia de cambio típica de 36 MHz

Restablecimiento maestro asíncrono

Modo de espera (no hacer nada)

Transferencias de datos en serie o paralelas totalmente sincrónicas

Los diodos de abrazadera de entrada limitan los efectos de terminación de alta velocidad

Especificaciones

• Familia: LS
• Función registro de desplazamiento: Universal
• Tipo lógica del circuito: Registro de desplazamiento
• Número de elementos: 1
• Tipo de salida: Estándar
• Tensión de alimentación mínima: 4.75 V
• Tensión de alimentación máxima: 5.25 V
• Temperatura de operación mínima: 0 °C
• Temperatura de operación máxima: 70 °C
• Encapsulado: DIP
• Número de pines: 16
• Sustituto
• NTE74LS194A NTE74LS194 NTE74S194
